MPO/MTP高密度的类型.公头母头.极性分类以及运用

MTP是一种高性能的MPO连接器，3C-LINK MPO/MTP 跳线同时满足EIA/TIA-604-5 FOCIS 5 和IEC-61754-7 MPO光纤连接器标准。预端接光缆布线解决方案即光纤布线产品的端接和测试全部在工厂完成，100%测试。

数据中心mpo预端接光缆系统的优势：


A. 保证布线系统的质量和灵活性

mpo预端接光缆布线产品不仅能提高数据中心布线的效率，而且保障了网络的性能。预端接光纤布线产品都经过出厂测试，保证了产品从生产到部署过程中的可靠性和性能稳定性。不仅如此，预端接光纤布线还具有极大地灵活性和可扩展性，更能适应未来网络升级的需求。


B. 高密度的布线，大大节省了空间。

mpo预端接光缆布线产品具有模块化的设计，大大节省线端口和线缆的占用空间，从而能在一定的空间内实现更高密度的布线。此外，这种盒式结构还具有灵活性强的特点，即插即用，布线方便。


C. 大大提高弱电工程质量，同时节省了人工成本和布线时间。

数据中心达到的速度是支持40G/100G，如果采用传统的现场端接方式进行数据中心的布线，则会有大量地光纤熔接和线缆管理工作，这既耗时又耗费人工成本，而且最后的布线效果也不能尽如人意。而mpo预端接光缆布线产品具有即插即用的特点，安装时不需要借助任何其他工具，因此能够将布线的时间和人工成本降到最低。最重要的是，使用mpo预端接光缆布线产品能保证布线系统性能稳定、可靠。


D. MPO有哪些芯数？

目前MPO连接器的工厂端接组件可容纳6到144根光纤，其中比较常见的是12、24芯MPO连接器。根据IEC－61754－7 和EIA／TIA－604－5 （FOCIS 5）规范标准，通常将12芯光纤排为一列，可支持一列或多列光纤在同一个MPO连接器内，根据连接器内排放的芯数不同分为一列（12芯），多列（24芯或以上）。40G MPO－MPO光纤跳线，一般采用12芯的MPO多模插芯； 100G MPO－MPO光纤跳线，则一般采用24芯的MPO插芯。目前市场还有16个单排光纤阵列类型，可分成多列形成32芯或以上。16／32芯MPO光纤连接器将成为下一代400G网络低时延、超高速传输的最佳解决方案。

E. MPOO的公头母头

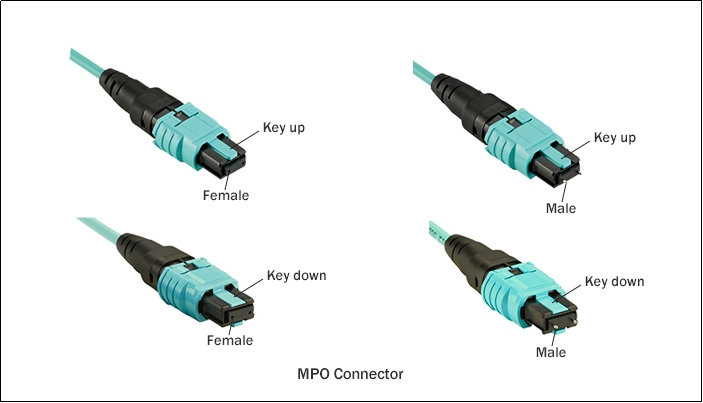

MPO光纤连接器包含了光纤、护套、耦合组件、金属环、引脚（PIN针）、防尘帽等，其中引脚部分分为公头和母头两种形式。公头连接头有两个PIN针，而母头连接头则没有。MPO连接器之间的连接是通过PIN针进行精确对准的，相互连接的两个MPO连接器必须为一公一母。

F. MPO极性分类：

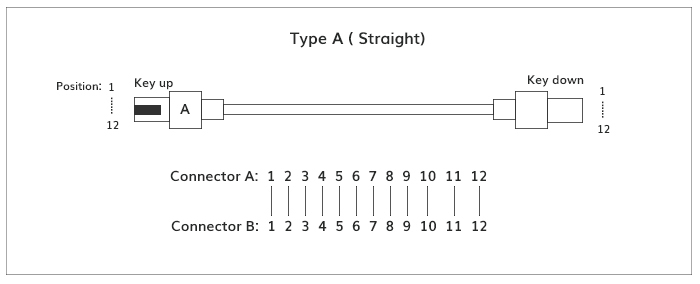

Type A（直通型）：跳线两端纤芯排列位置相同，即一端的1对应另外一端的1， 一端的12对应另外一端的12。两端的Key键朝向是相反的， key up 对应 key down。

Type B（交错型）：跳线两端纤芯排列位置是相反的，即一端的1对应另外一端的12，一端的12对应的是另外一端的1。 两端的key键朝向是相同的，即key up就对应 key up， key down 就对应 key down。

Type C（成对交错型）：C型的MPO跳线是相邻的一对纤芯位置交叉，即一端的纤芯1对应另外一端的2， 一端的纤芯12在另外一端是11。两端的Key键朝向也是相反的， key up 对应 key down。

G. 什么是MTP？

MTP是“ Multi－fiber Termination Push－on”，是由US Conec开发，在标准MPO连接器上改良了衰减和反射，整体性能较高的版本。从外部看，MPO和MTP连接器之间几乎没有明显的区别。事实上，他们是完全兼容和相互匹配的。

MPO／MTP光纤连接器、光纤跳线提供了一个简单和易于管理光纤布线解决方案，广泛应用于需要高密度集成光纤线路的FTTH 和数据中心，它很可能成为未来5G数据中心建设的热点需求产品。
